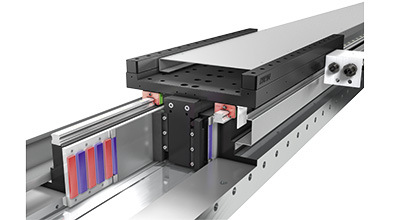

Posuv automatické pily na trubky byl vybaven vysoce dynamickou osou lineárního motoru. To umožnilo zkrátit dobu cyklu na minimum. Osa byla vybavena plechovým krytem na ochranu před kovovými třískami. Permanentní magnet je navíc vybaven průběžnou páskou z nerezové oceli s bočním těsněním. Z funkčních důvodů je však vzduchová mezera mezi lineárním motorem a magnetickou dráhou minimální. Kovové třísky, které se v důsledku toho hromadí na permanentním magnetu, jsou dopravovány na konec osy pomocí plastové škrabkou na motoru, která třísky stírá z magnetické pásky.
Požadavky:
- Dynamický posuv pro pilu na trubky
- Ochrana proti kovovým třískám
- Maximální dynamika
Komponenty HIWIN:
- Lineární motor LMC s kompenzací magnetické síly
- Lineární vedení HG
- Koncepce těsnění proti kovovým třískám
